7*7單排自鎖開關尺寸圖

2020-06-11

　　東莞市德藝隆電子有限公司是一家專業設計、生產、銷售為一體的精密廠商，是一家大型生產各種自鎖開關的20年老品牌廠家。今天跟大家講解的是7*7單排自鎖開關尺寸圖。

　　自鎖開關一般是指開關自帶機械鎖定功能，按下去，松手后按鈕是不會完全跳起來的，處于鎖定狀態，此時用手再按一次，機械結構解鎖按鈕就會自動跳起來，它就叫自鎖開關。早期的直接完全斷電的電視機、顯示器就是使用的這種開關。按一下開再按一下關 就是自鎖開關。為什么一定要講原理圖呢?除了能了解到自己需要的尺寸和規格的同時，重要的是在給開關進行焊接時，在開關上施加負荷時因條件不同，可能會有松動、變形及電特性劣化的可能，使用時應特別注意。所以一定要了解清楚尺寸圖，在焊接的時候才不會出錯。

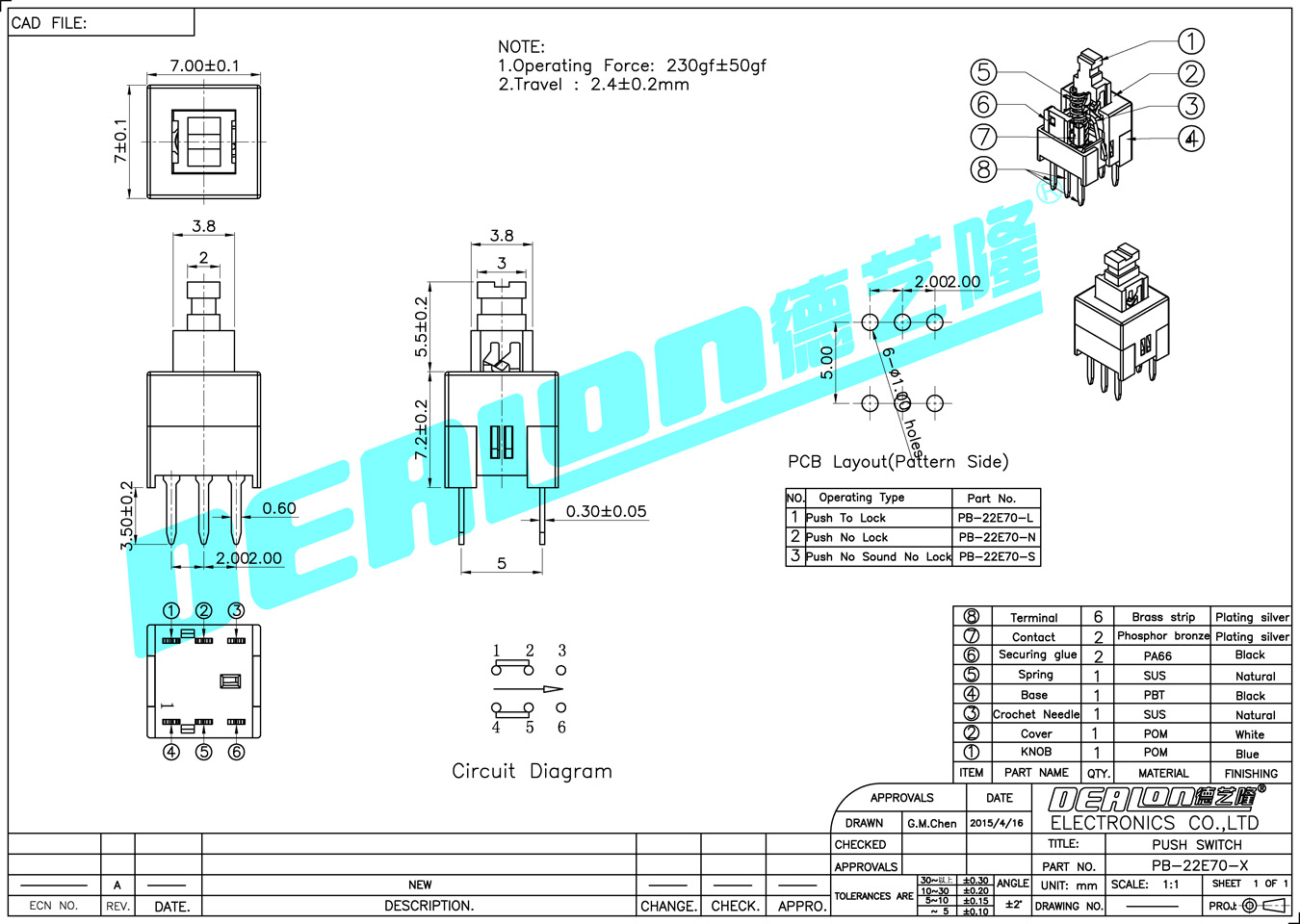

　　下面給大家分享一下我們家的自鎖開關 PB-22E70的尺寸圖：
